ARRUELA LISA ESTRUTURAL F436
MATERIAL: AÇO CARBONO - TEMPERADO E REVENIDO
DIMENSÕES: ASTM F436

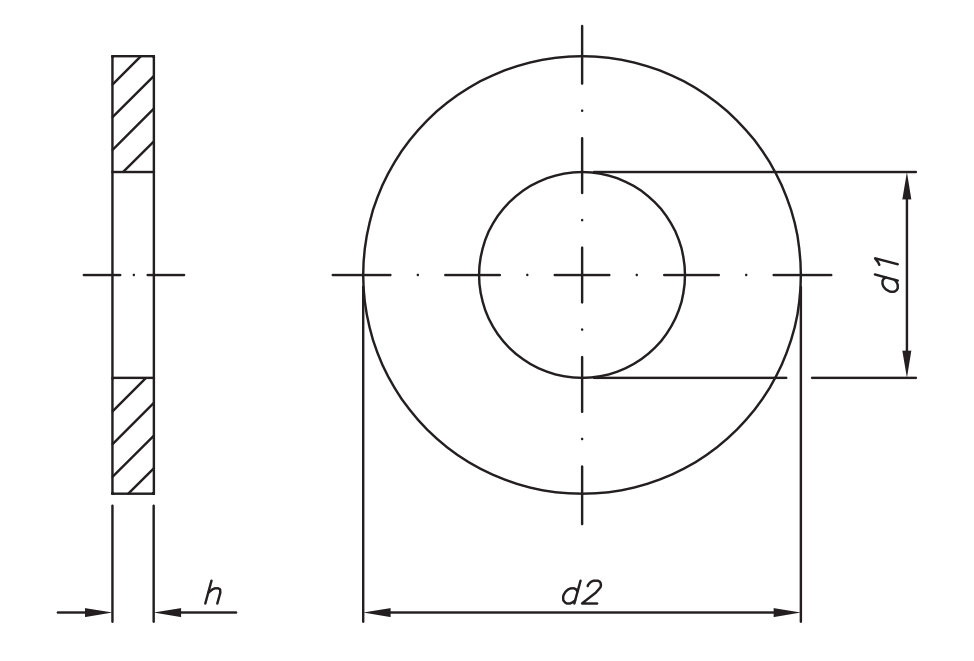

| DIÂMETRO NOMINAL ↓ | d1 (diâmetro interno) mín. | d1 (diâmetro interno) máx | d2 (diâmetro externo) mín. | d2 (diâmetro externo) máx | h (espessura) mín. | Cotar |
|---|---|---|---|---|---|---|
| 1/2 | 13,49 | 14,28 | 26,19 | 27,77 | 2,46 | |
| 5/8 | 17,46 | 18,25 | 32,54 | 34,12 | 3,09 | |
| 3/4 | 20,63 | 21,42 | 36,51 | 38,09 | 3,09 | |
| 7/8 | 23,81 | 24,6 | 43,66 | 45,24 | 3,45 | |
| 1 | 28,57 | 29,36 | 50,01 | 51,59 | 3,45 | |
| 1-1/8 | 31,75 | 32,54 | 56,36 | 57,94 | 3,45 | |
| 1-1/4 | 34,92 | 35,71 | 62,71 | 64,29 | 3,45 | |
| 1-3/8 | 38,1 | 38,89 | 69,06 | 70,64 | 3,45 | |
| 1-1/2 | 41,27 | 42,06 | 75,41 | 76,99 | 3,45 |
