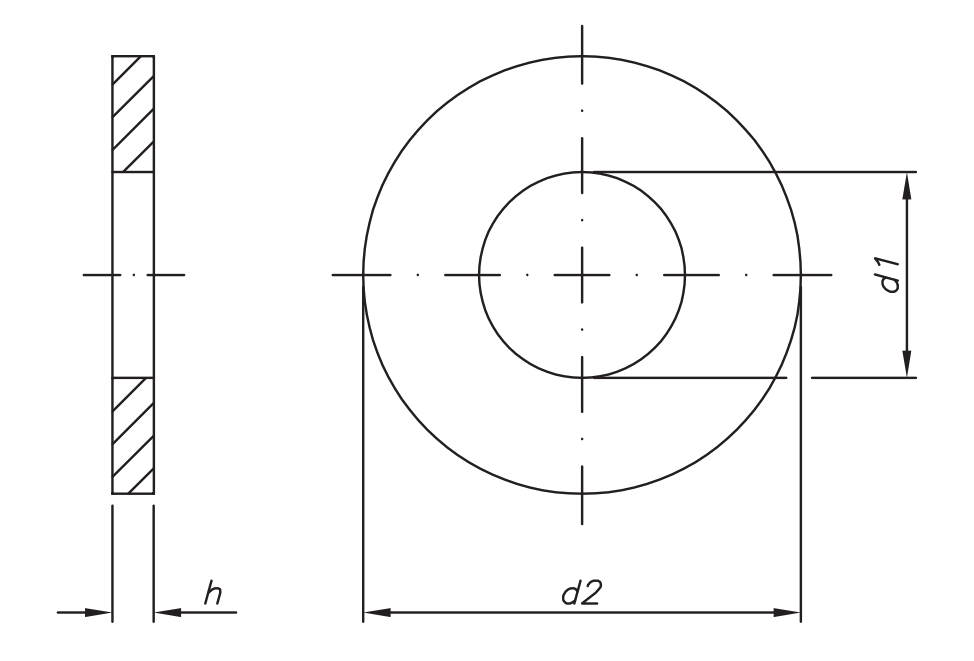

ARRUELA LISA METRICA LATÃO
MATERIAL: LATÃO
DIMENSÕES: DIN 125
| DIÂMETRO NOMINAL ↓ | d1 (diâmetro interno) mín. | d1 (diâmetro interno) máx | d2 (diâmetro externo) mín. | d2 (diâmetro externo) máx | h (espessura) ref. | Cotar |
|---|---|---|---|---|---|---|
| M 3 | 3,2 | 3,38 | 6,64 | 7 | 0,55 | |
| M 4 | 4,3 | 4,48 | 8,64 | 9 | 0,9 | |
| M 5 | 5,3 | 5,48 | 9,64 | 10 | 1,1 | |
| M 6 | 6,4 | 6,62 | 11,57 | 12 | 1,8 | |
| M 8 | 8,4 | 8,62 | 15,57 | 16 | 1,8 | |
| M 10 | 10,5 | 10,77 | 19,48 | 20 | 2,2 | |
| M 12 | 13 | 13,27 | 23,48 | 24 | 2,7 | |
| M 16 | 17 | 17,27 | 29,48 | 30 | 3,3 | |
| M 20 | 21 | 21,33 | 36,38 | 37 | 3,3 |
