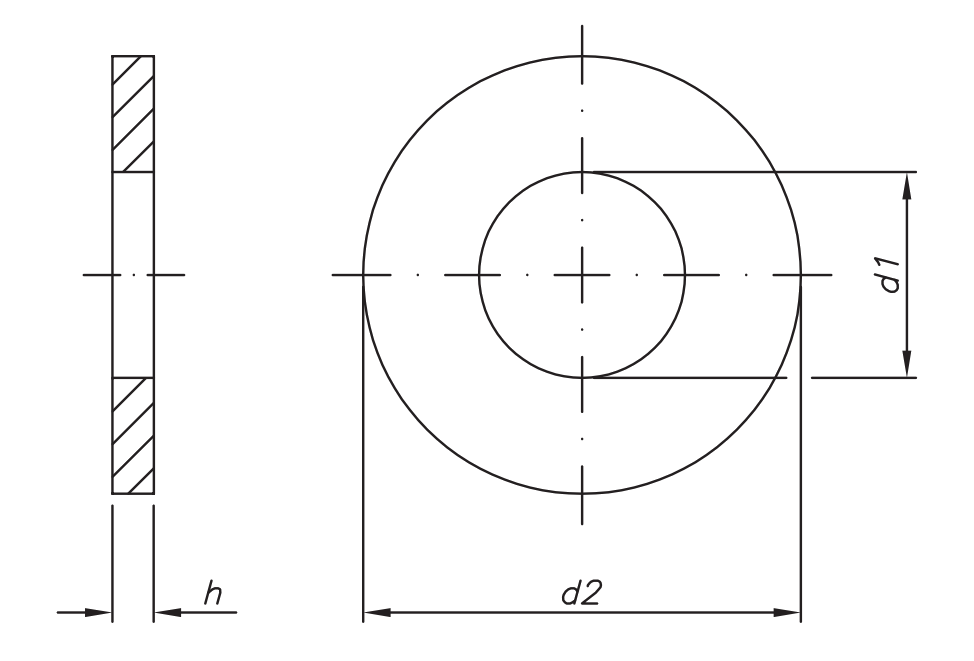

ARRUELA LISA POLEGADA LATÃO
MATERIAL: LATÃO
DIMENSÕES: PADRÃO SGQ
| DIÂMETRO NOMINAL ↓ | d1 (diâmetro interno) ref. | d2 (diâmetro externo) ref. | h (espessura) ref. | Cotar |
|---|---|---|---|---|
| 1/8” | 3,40 | 8,00 | 0,95 | |
| 5/32” | 4,30 | 10,00 | 0,95 | |
| 3/16” | 5,30 | 12,00 | 1,20 | |
| 1/4” | 6,70 | 14,30 | 1,20 | |
| 5/16” | 8,50 | 18,00 | 1,20 | |
| 3/8” | 10,00 | 22,00 | 1,65 | |
| 1/2” | 13,50 | 28,00 | 2,10 | |
| 5/8” | 16,95 | 34,10 | 2,05 | |
| 3/4” | 20,90 | 38,05 | 3,05 |
