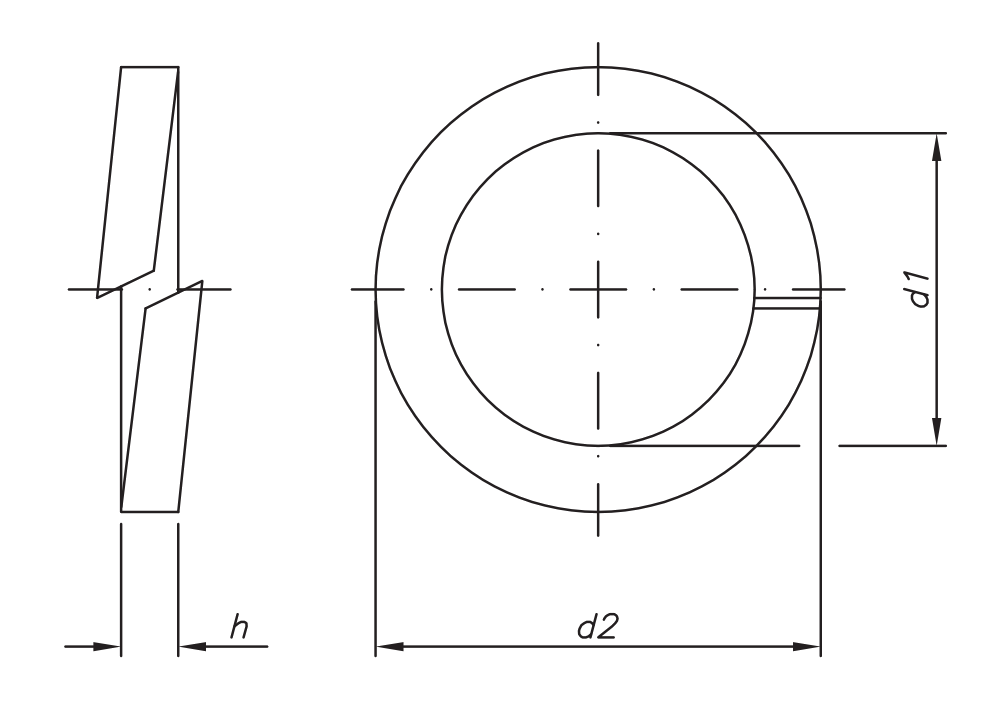

ARRUELA DE PRESSÃO METRICA INOX A4
MATERIAL: AÇO INOXIDÁVEL - A4 (316)
DIMENSÕES: DIN 127
| DIÂMETRO NOMINAL ↓ | d1 (diâmetro interno) mín. | d2 (diâmetro externo) máx | h (espessura) mín | Cotar |
|---|---|---|---|---|
| M 3 | 3,1 | 6,2 | 0,7 | |
| M 4 | 4,1 | 7,6 | 0,8 | |
| M 5 | 5,1 | 9,2 | 1,1 | |
| M 6 | 6,1 | 11,8 | 1,5 | |
| M 8 | 8,1 | 14,8 | 1,9 | |
| M 10 | 10,2 | 18,1 | 2,05 | |
| M 12 | 12,2 | 21,1 | 2,35 | |
| M 14 | 14,2 | 24,1 | 2,85 | |
| M 16 | 16,2 | 27,4 | 3,35 | |
| M 18 | 18,2 | 29,4 | 3,35 | |
| M 20 | 20,2 | 33,6 | 3,8 | |
| M 22 | 22,5 | 35,9 | 3,8 | |
| M 24 | 24,5 | 40 | 4,8 |
