ARRUELA DE PRESSÃO POLEGADA INOX A2
MATERIAL: AÇO INOXIDÁVEL - A2 (304)
DIMENSÕES: PADRÃO SGQ

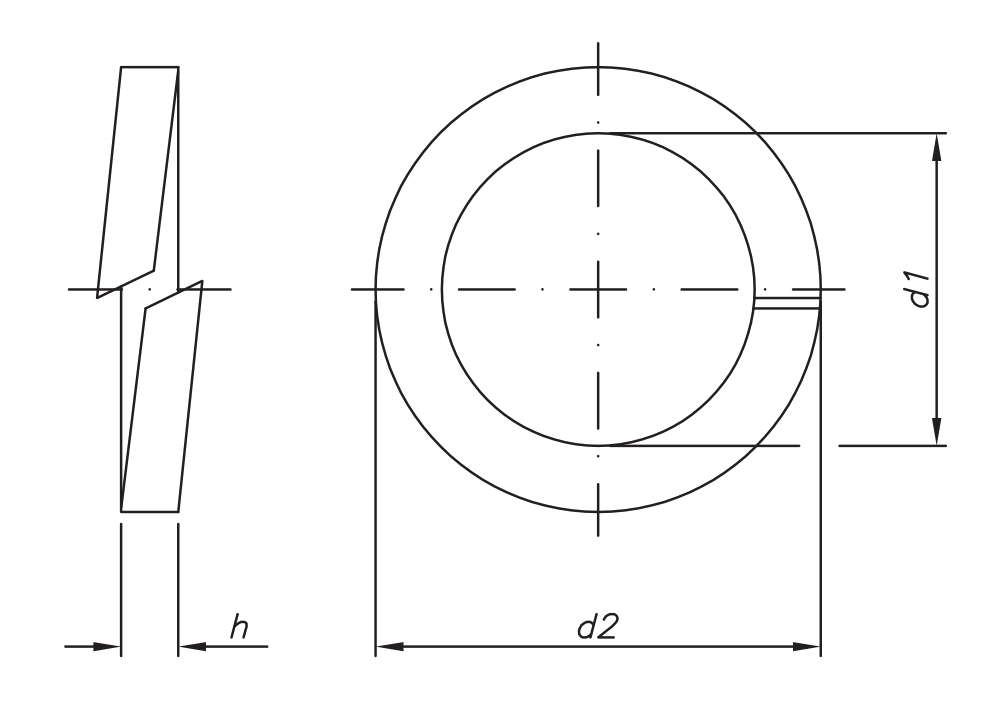

| DIÂMETRO NOMINAL ↓ | d1 (diâmetro interno) mín. | d2 (diâmetro externo) máx. | h (espessura) mín. | Cotar |
|---|---|---|---|---|
| 5/32” (Nº 8) | 4,24 | 7,44 | 1,02 | |
| 3/16” | 4,9 | 8,48 | 1,19 | |
| 1/4” | 6,4 | 12,37 | 1,57 | |
| 5/16” | 7,97 | 14,8 | 1,98 | |
| 3/8” | 9,57 | 17,27 | 2,39 | |
| 1/2” | 12,75 | 22,07 | 3,17 | |
| 5/8” | 15,95 | 27,25 | 3,96 | |
| 3/4” | 19,12 | 32,13 | 4,77 | |
| 7/8” | 22,3 | 37,05 | 5,56 | |
| 1” | 25,47 | 42,06 | 6,35 |
