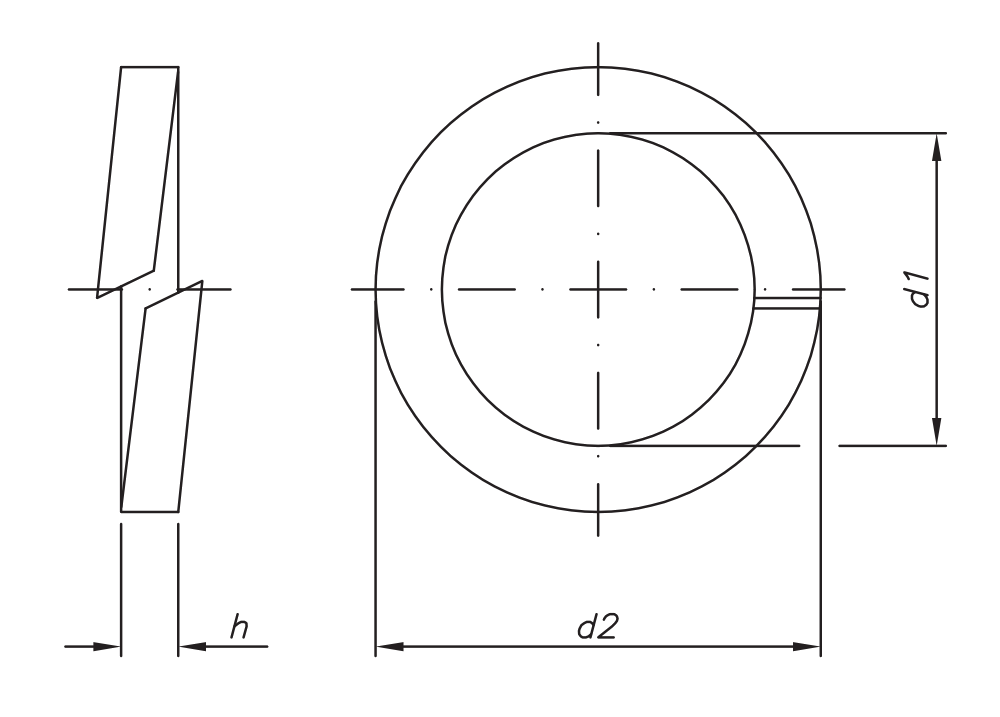

ARRUELA DE PRESSÃO POLEGADA INOX A4
MATERIAL: AÇO INOXIDÁVEL - A4 (316)
DIMENSÕES: PADRÃO SGQ
| DIÂMETRO NOMINAL ↓ | d1 (diâmetro interno) mín. | d2 (diâmetro externo) máx. | h (espessura) mín. | Cotar |
|---|---|---|---|---|
| 3/16” | 4,90 | 8,50 | 1,20 | |
| 1/4” | 6,45 | 12,40 | 1,60 | |
| 5/16” | 8,05 | 14,80 | 1,95 | |
| 3/8” | 9,65 | 17,30 | 2,35 | |
| 7/16” | 11,25 | 19,70 | 2,75 | |
| 1/2” | 12,85 | 22,10 | 3,15 | |
| 9/16” | 14,45 | 24,50 | 3,55 | |
| 5/8” | 16,10 | 27,25 | 3,95 | |
| 3/4” | 19,30 | 32,15 | 4,75 | |
| 7/8” | 22,50 | 37,05 | 5,55 | |
| 1” | 25,85 | 42,05 | 6,35 |
