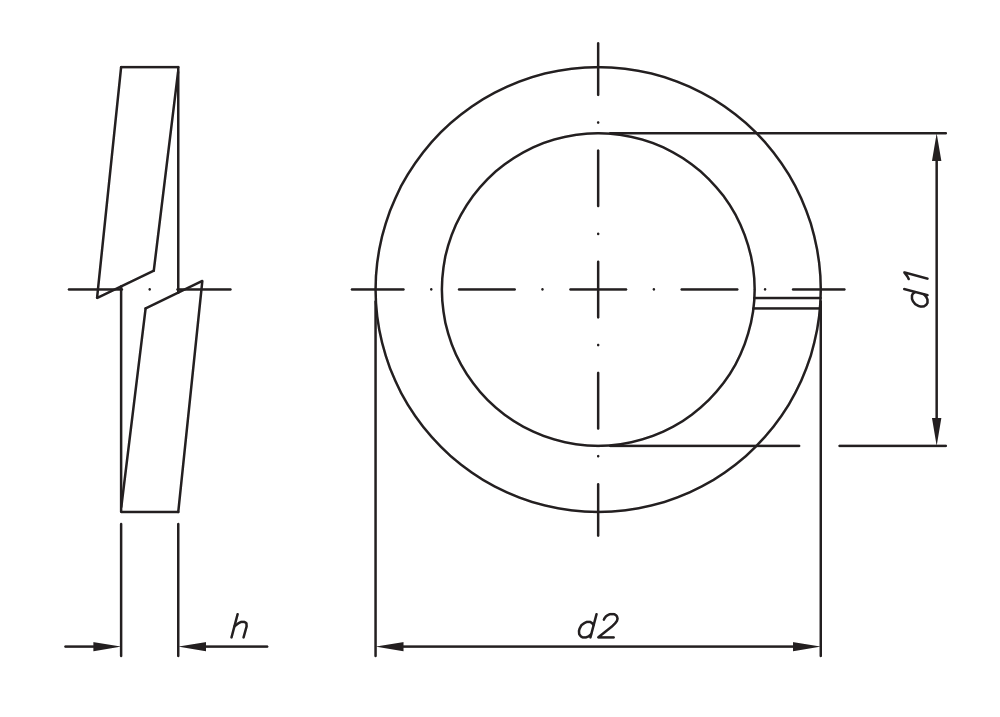

ARRUELA DE PRESSÃO POLEGADA LEVE
MATERIAL: AÇO CARBONO - TEMPERADO E REVENIDO
DIMENSÕES: PADRÃO SGQ
| d1 (DIÂMETRO NOMINAL ↓) | d2 (diâmetro externo) ref. | h (espessura) ref. | Cotar |
|---|---|---|---|
| 1/8 | 6,05 | 0,75 | |
| 5/32 | 7,50 | 1,00 | |
| 3/16 | 8,55 | 1,15 | |
| 1/4 | 11,70 | 1,30 | |
| 5/16 | 13,65 | 1,40 | |
| 3/8 | 16,15 | 1,80 | |
| 7/16 | 18,25 | 2,00 | |
| 1/2 | 20,50 | 2,20 | |
| 9/16 | 23,10 | 2,50 | |
| 5/8 | 25,05 | 2,50 | |
| 3/4 | 29,15 | 2,80 | |
| 7/8 | 34,05 | 3,70 | |
| 1 | 38,70 | 3,80 | |
| 1-1/8 | 43,30 | 4,90 | |
| 1-1/4 | 45,70 | 4,90 | |
| 1-1/2 | 58,00 | 6,10 |
