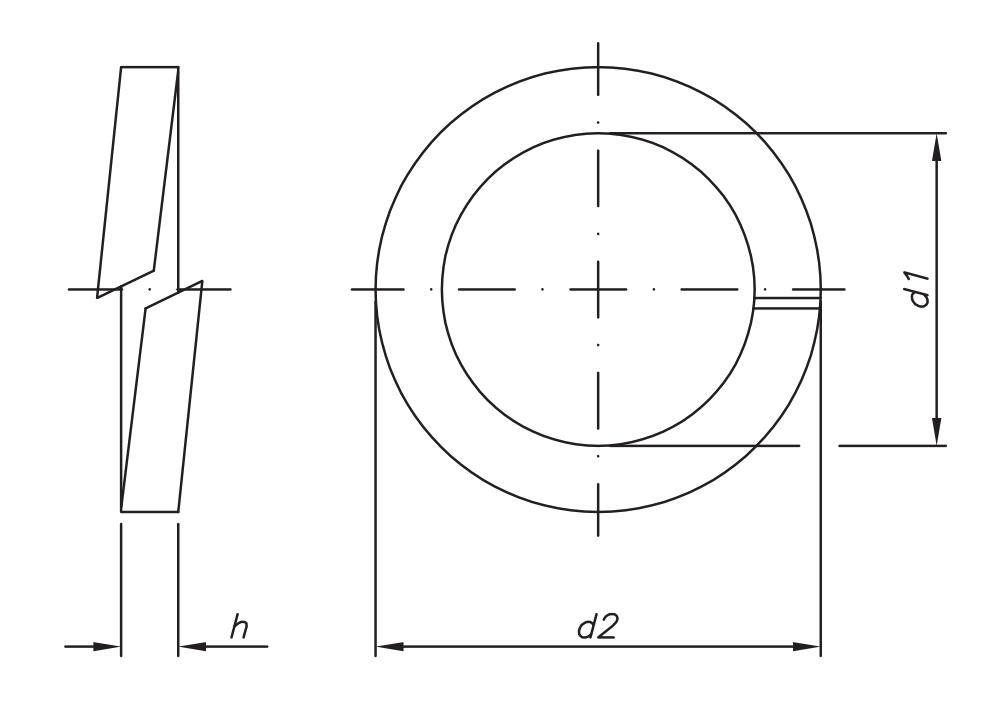

ARRUELA DE PRESSÃO POLEGADA MÉDIA
MATERIAL: AÇO CARBONO - TEMPERADO E REVENIDO
DIMENSÕES: PADRÃO SGQ
| d1 (DIÂMETRO NOMINAL ↓) | d2 (diâmetro externo) ref. | h (espessura) ref. | Cotar |
|---|---|---|---|
| 1/8 | 6,45 | 1,00 | |
| 5/32 | 7,85 | 1,15 | |
| 3/16 | 8,55 | 1,15 | |
| 1/4 | 11,85 | 1,40 | |
| 5/16 | 14,35 | 1,80 | |
| 3/8 | 16,55 | 2,00 | |
| 7/16 | 18,95 | 2,20 | |
| 1/2 | 21,05 | 2,70 | |
| 9/16 | 23,90 | 2,80 | |
| 5/8 | 26,05 | 3,20 | |
| 3/4 | 30,75 | 4,00 | |
| 7/8 | 35,80 | 4,00 | |
| 1 | 39,90 | 4,20 | |
| 1-1/8 | 45,00 | 6,50 | |
| 1-1/4 | 45,00 | 6,30 | |
| 1-3/8 | 52,85 | 5,75 | |
| 1-1/2 | 56,00 | 7,40 |
