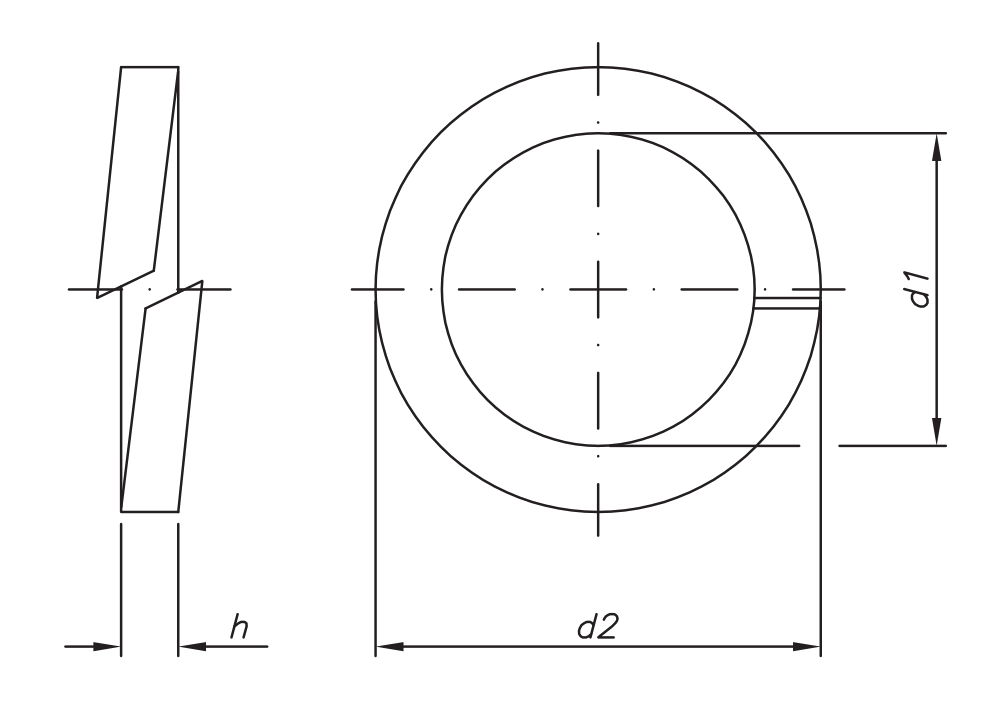

ARRUELA DE PRESSÃO POLEGADA PESADA
MATERIAL: AÇO CARBONO - TEMPERADO E REVENIDO
DIMENSÕES: PADRÃO SGQ
| d1 (DIÂMETRO NOMINAL ↓) | d2 (diâmetro externo) ref. | h (espessura) ref. | Cotar |
|---|---|---|---|
| 1/8 | 6,05 | 0,79 | |
| 3/16 | 8,55 | 1,15 | |
| 1/4 | 12,50 | 1,55 | |
| 5/16 | 15,00 | 1,95 | |
| 3/8 | 17,45 | 2,40 | |
| 7/16 | 19,90 | 2,80 | |
| 1/2 | 22,30 | 3,20 | |
| 9/16 | 24,85 | 3,60 | |
| 5/8 | 27,55 | 3,95 | |
| 3/4 | 32,40 | 4,80 | |
| 7/8 | 37,40 | 5,55 | |
| 1 1/8 | 41,80 | 7,30 | |
| 1 | 42,45 | 6,35 | |
| 1 1/4 | 51,90 | 9,40 | |
| 1 1/2 | 61,20 | 9,60 |
