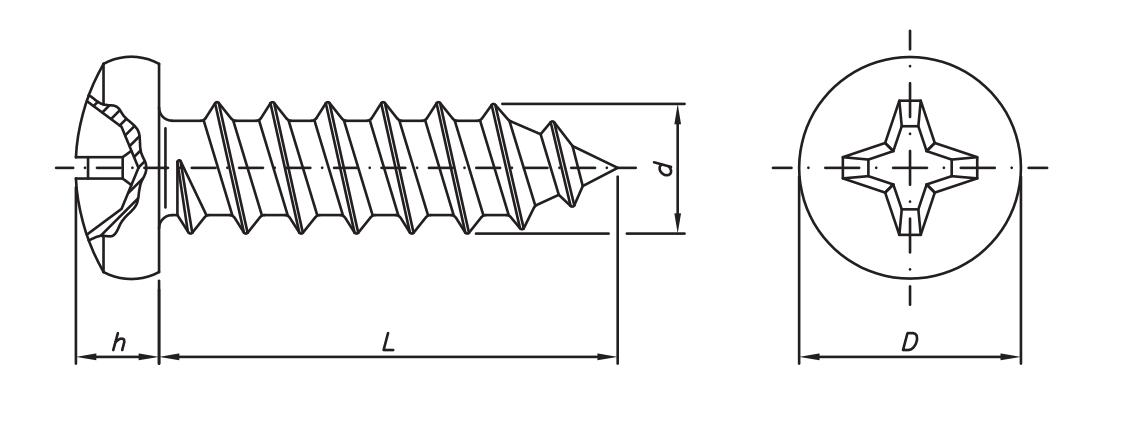

PARAFUSO AUTO-ATARRAXANTE CABEÇA PANELA FENDA PHILLIPS INOX A2
MATERIAL: AÇO INOXIDÁVEL - A2
DIMENSÕES: DIN 7971
ROSCA: DIN 7970
| BITOLA ( d1 ) → | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
|---|---|---|---|---|---|---|---|
| Passo | 1,06 | 1,27 | 1,34 | 1,41 | 1,59 | 1,81 | 1,81 |
| D (diâmetro cabeça) máx. | 5,6 | 6,9 | 7,5 | 8,2 | 9,5 | 10,8 | 12,5 |
| h (altura cabeça) máx. | 2,2 | 2,6 | 2,8 | 3,05 | 3,55 | 3,95 | 4,55 |
| chave phs n° | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| 6,5 | |||||||
| 9,5 | |||||||
| 13 | |||||||
| 16 | |||||||
| 19 | |||||||
| 22 | |||||||
| 25 | |||||||
| 32 | |||||||
| 38 | |||||||
| 45 | |||||||
| 50 | |||||||
| 60 | |||||||
| 70 | |||||||
| 80 | |||||||
| 90 | |||||||
| 100 |
