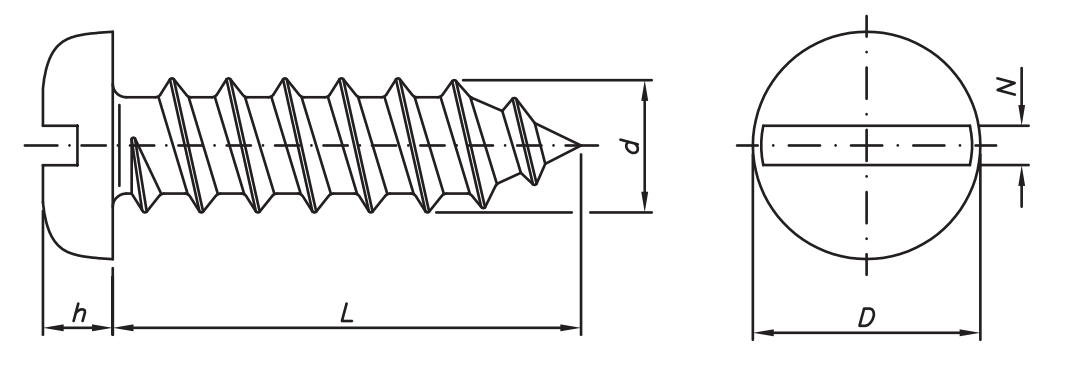

PARAFUSO AUTO-ATARRAXANTE CABEÇA PANELA FENDA SIMPLES
MATERIAL: AÇO CARBONO - CEMENTADO E TEMPERADO
DIMENSÕES: DIN 7971
ROSCA: DIN 7970
| BITOLA ( d1 ) → | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
|---|---|---|---|---|---|---|---|---|
| Passo | 0,79 | 1,06 | 1,27 | 1,34 | 1,41 | 1,59 | 1,81 | 1,81 |
| D (diâmetro cabeça) máx. | 4,2 | 5,6 | 6,9 | 7,5 | 8,2 | 9,5 | 10,8 | 12,5 |
| h (altura cabeça) máx. | 1,35 | 1,75 | 2,1 | 2,25 | 2,45 | 2,8 | 3,2 | 3,65 |
| N (abert. da fenda) máx. | 0,9 | 1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,9 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| 6,5 | ||||||||
| 9,5 | ||||||||
| 13 | ||||||||
| 16 | ||||||||
| 19 | ||||||||
| 22 | ||||||||
| 25 | ||||||||
| 32 | ||||||||
| 38 | ||||||||
| 45 | ||||||||
| 50 |
