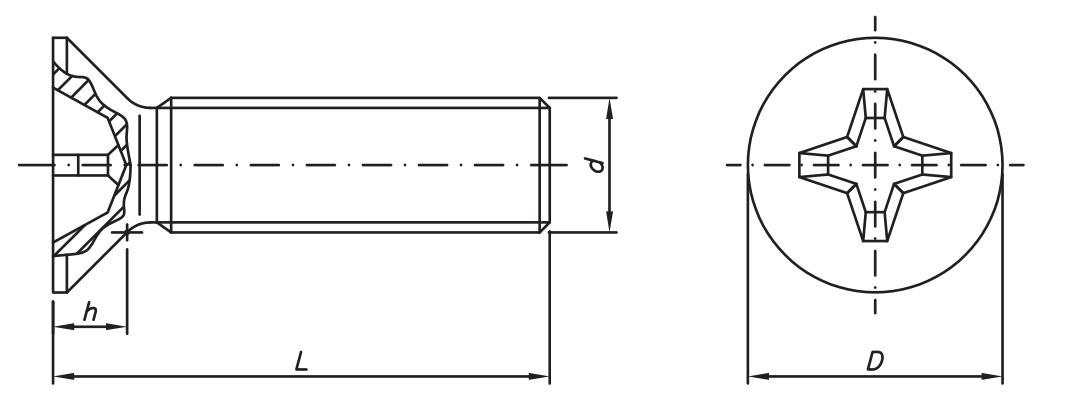

PARAFUSO MÁQUINA CABEÇA CHATA FENDA PHILLIPS INOX A2 ROSCA MA
MATERIAL: AÇO INOXIDÁVEL - A2
DIMENSÕES: DIN 965
ROSCA: DIN 13
| BITOLA ( d1 ) → | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 |
|---|---|---|---|---|---|---|---|
| Rosca/Passo | MA-0,40 | MA-0,45 | MA-0,50 | MA-0,70 | MA-0,80 | MA-1,00 | MA-1,25 |
| D (diâmetro cabeça) máx. | 3,8 | 4,7 | 5,6 | 7,5 | 9,2 | 11 | 14,5 |
| h (altura cabeça) máx. | 1,2 | 1,5 | 1,65 | 2,2 | 2,5 | 3 | 4 |
| chave phs n° | 1 | 1 | 1 | 2 | 2 | 3 | 4 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 |
| 4 | |||||||
| 5 | |||||||
| 6 | |||||||
| 8 | |||||||
| 10 | |||||||
| 12 | |||||||
| 16 | |||||||
| 20 | |||||||
| 25 | |||||||
| 30 | |||||||
| 35 | |||||||
| 40 | |||||||
| 45 | |||||||
| 50 |
