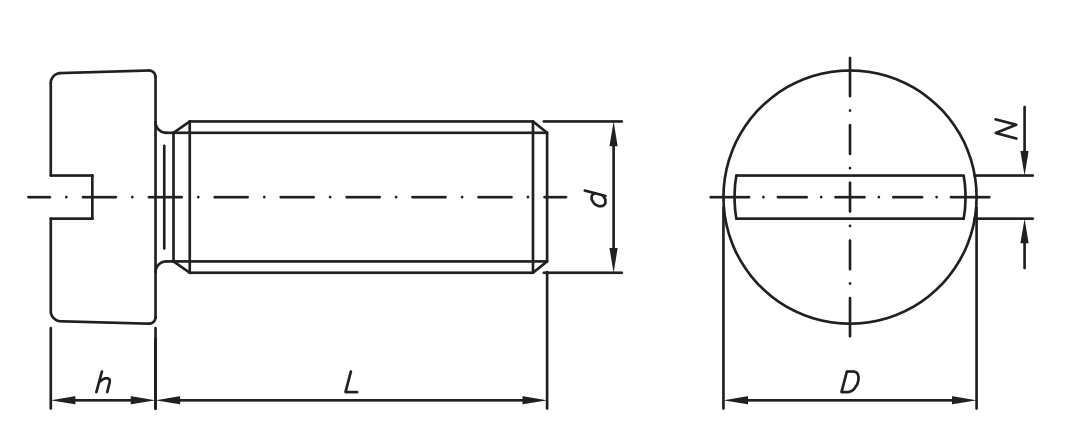

PARAFUSO MÁQUINA CABEÇA CILINDRICA FENDA SIMPLES INOX A4 ROSCA MA
MATERIAL: AÇO INOXIDÁVEL - A4 (316)
DIMENSÕES: DIN 84
ROSCA: DIN 13
| BITOLA ( d1 ) → | M 3 | M 4 | M 5 | M 6 |
|---|---|---|---|---|
| Rosca/Passo | MA-0,50 | MA-0,70 | MA-0,80 | MA-1,00 |
| d (diâmetro cabeça) máx. | 5,5 | 7 | 8,5 | 10 |
| h (altura cabeça) máx. | 2 | 2,6 | 3,3 | 3,9 |
| N (abert. da fenda) máx. | 1 | 1,2 | 1,5 | 1,9 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | M 3 | M 4 | M 5 | M 6 |
| 6 | ||||
| 8 | ||||
| 10 | ||||
| 12 | ||||
| 16 | ||||
| 20 | ||||
| 25 | ||||
| 30 | ||||
| 35 | ||||
| 40 | ||||
| 45 | ||||
| 50 |
