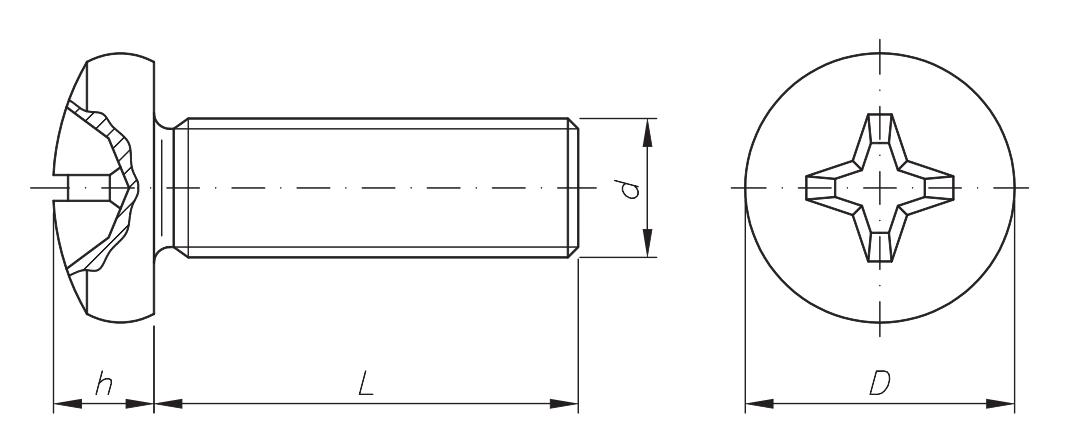

PARAFUSO MÁQUINA CABEÇA PANELA FENDA PHILLIPS ROSCA MA
MATERIAL: AÇO CARBONO
DIMENSÕES:DIN 7985
ROSCA: DIN 13
| BITOLA ( d1 ) → | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 |
|---|---|---|---|---|---|---|---|
| Rosca/Passo | MA-0,40 | MA-0,45 | MA-0,50 | MA-0,70 | MA-0,80 | MA-1,00 | MA-1,25 |
| D (diâmetro cabeça) máx. | 4 | 5 | 6 | 8 | 10 | 12 | 16 |
| h (altura cabeça) máx. | 1,6 | 2,12 | 2,52 | 3,25 | 3,95 | 4,75 | 6 |
| chave phs n° | 1 | 1 | 1 | 2 | 2 | 3 | 4 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 |
| 6 | |||||||
| 8 | |||||||
| 10 | |||||||
| 12 | |||||||
| 16 | |||||||
| 20 | |||||||
| 25 | |||||||
| 30 | |||||||
| 35 | |||||||
| 40 | |||||||
| 45 | |||||||
| 50 | |||||||
| 60 | |||||||
| 70 | |||||||
| 80 | |||||||
| 90 | |||||||
| 100 |
