PARAFUSO MÁQUINA CABEÇA REDONDA FENDA SIMPLES LATÃO ROSCA UNC/BSW
MATERIAL: LATÃO
DIMENSÕES: ASME B18.6.3
ROSCA: UNC - ASME B1.1 | BSW - DIN 11

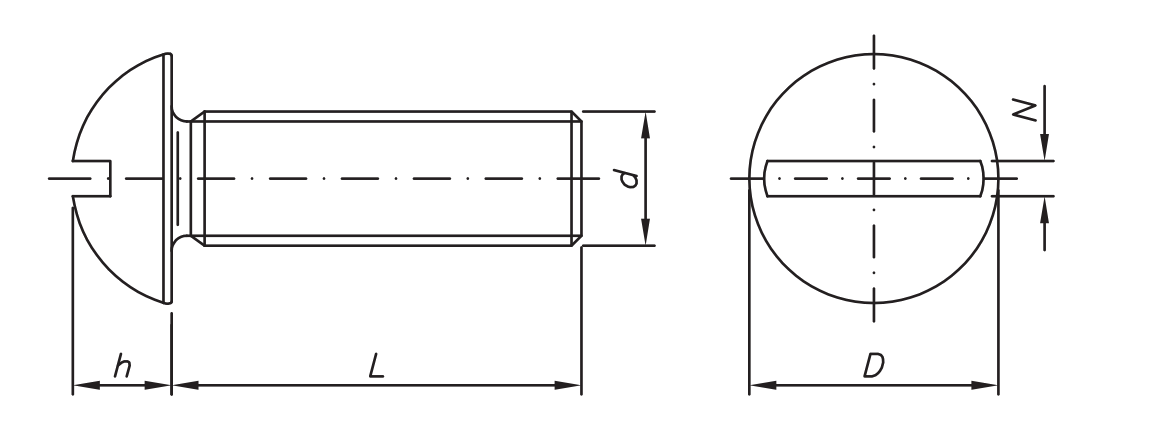

| BITOLA ( d1 ) → | 1/8 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 |
|---|---|---|---|---|---|---|
| Rosca/FPP | BSW-40 | BSW-32 | BSW-24 | UNC-20 | UNC-18 | UNC-16 |
| D (diâmetro cabeça) máx. | 6 | 7,8 | 9,1 | 12 | 15 | 18 |
| h (altura cabeça) máx. | 2,4 | 3 | 3,5 | 4,4 | 5,5 | 6,5 |
| N (abert. da fenda) máx. | 1,1 | 1,3 | 1,5 | 1,9 | 2,1 | 2,4 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | 1/8 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 |
| 1/4 | ||||||
| 5/16 | ||||||
| 3/8 | ||||||
| 1/2 | ||||||
| 5/8 | ||||||
| 3/4 | ||||||
| 7/8 | ||||||
| 1 | ||||||
| 1-1/4 | ||||||
| 1-1/2 | ||||||
| 1-3/4 | ||||||
| 2 | ||||||
| 2-1/2 | ||||||
| 3 | ||||||
| 3-1/2 | ||||||
| 4 |
