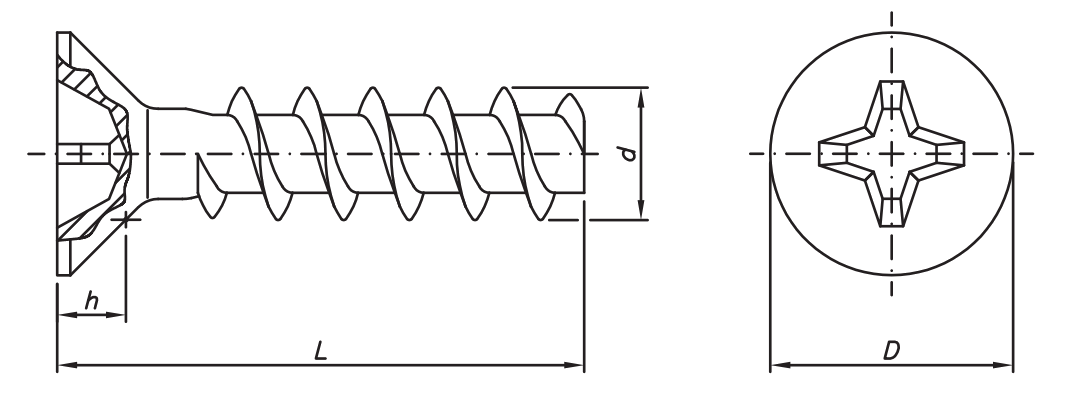

PARAFUSO PLASTIC CABEÇA CHATA FENDA PHILLIPS
MATERIAL: AÇO CARBONO - CEMENTADO E TEMPERADO
DIMENSÕES: PADRÃO SGQ
ROSCA: PADRÃO SGQ
| BITOLA ( d1 ) → | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
|---|---|---|---|---|---|---|
| passo | 1,2 | 1,35 | 1,6 | 1,8 | 2 | 2,2 |
| D (diâmetro cabeça) máx. | 5 | 6,2 | 6,8 | 7,5 | 8,1 | 9,5 |
| h (altura cabeça) ref. | 1,7 | 1,9 | 2,1 | 2,3 | 2,5 | 3 |
| chave phs nº | 1 | 2 | 2 | 2 | 2 | 2 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| 6 | ||||||
| 8 | ||||||
| 10 | ||||||
| 12 | ||||||
| 14 | ||||||
| 16 | ||||||
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 35 | ||||||
| 40 |
