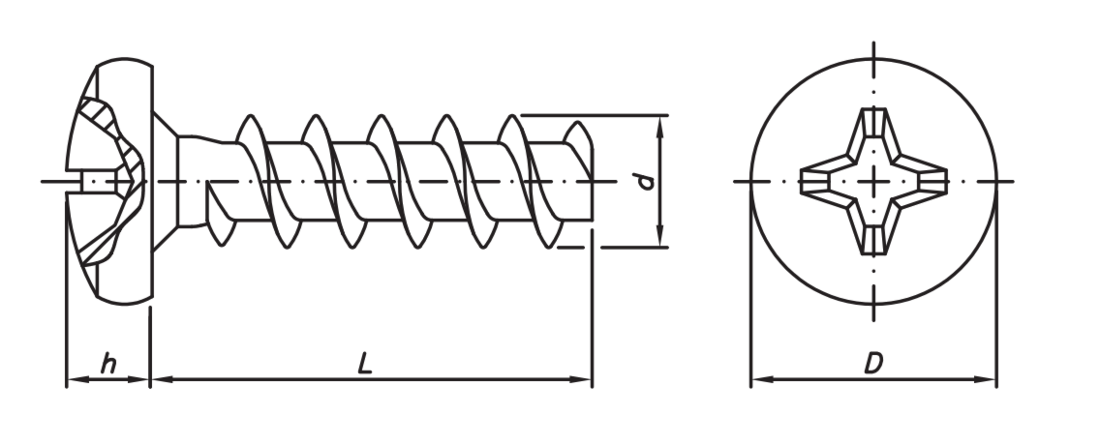

PARAFUSO PLASTIC CABEÇA PANELA FENDA PHILLIPS
MATERIAL: AÇO CARBONO - CEMENTADO E TEMPERADO
DIMENSÕES: PADRÃO SGQ
ROSCA: PADRÃO SGQ
| BITOLA ( d1 ) → | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
|---|---|---|---|---|---|---|
| passo | 1,2 | 1,35 | 1,6 | 1,8 | 2 | 2,2 |
| D (diâmetro cabeça) máx. | 5 | 6 | 6,9 | 7,5 | 8,2 | 9,5 |
| h (altura cabeça) máx. | 2,1 | 2,34 | 2,6 | 2,8 | 3,05 | 3,55 |
| chave phs nº | 1 | 2 | 2 | 2 | 2 | 2 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 |
| 6 | ||||||
| 8 | ||||||
| 10 | ||||||
| 12 | ||||||
| 14 | ||||||
| 16 | ||||||
| 20 | ||||||
| 22 | ||||||
| 25 | ||||||
| 30 | ||||||
| 35 | ||||||
| 40 | ||||||
| 45 | ||||||
| 50 |
