PARAFUSO SEXTAVADO CLASSE 8.8 ROSCA PARCIAL MB

PARAFUSO SEXTAVADO CLASSE 8.8 ROSCA PARCIAL MB

MATERIAL: AÇO CARBONO - CLASSE 8.8
DIMENSÕES: DIN 960
ROSCA: DIN 13

PARAFUSO SEXTAVADO CLASSE 8.8 ROSCA PARCIAL MB

PARAFUSO SEXTAVADO CLASSE 8.8 ROSCA PARCIAL MB

S88PB - Características Técnicas

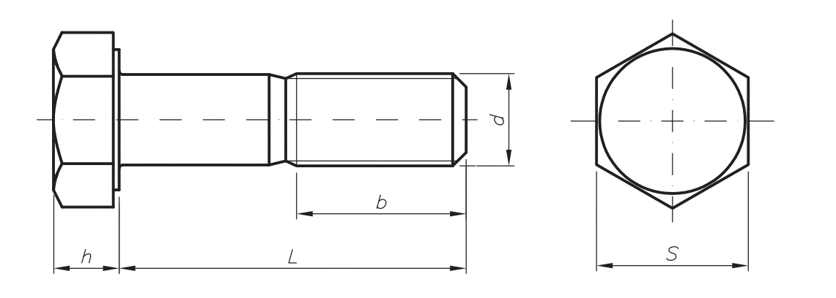

BITOLA ( d1 ) →	M 8	M 10	M 12	M 14	M 16	M 18	M 20
Rosca/Passo	MB-1,00	MB-1,00	MB-1,50	MB-1,50	MB-1,50	MB-1,50	MB-1,50
h (altura cabeça) máx.	5,45	6,56	7,68	8,98	10,18	11,72	12,72
s (chave) máx.	13	17	19	22	24	27	30
b (comp. rosca) se L < = 125	22	26	30	34	38	42	46
b (comp. rosca) se L > 125	28	32	36	40	44	48	52
COMPRIMENTO ( L ) ↓ BITOLA ( d ) →	M 8	M 10	M 12	M 14	M 16	M 18	M 20
40
45
50
55
60
65
70
75
80
90
100
110
120
130
140
150


