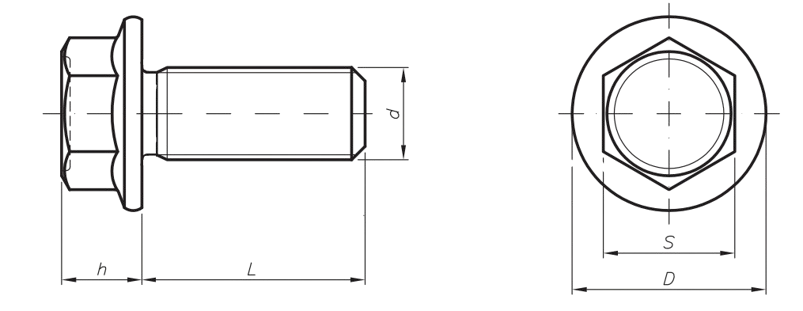

PARAFUSO SEXTAVADO FLANGEADO CLASSE 8.8 ROSCA TOTAL MA
MATERIAL: AÇO CARBONO - CLASSE 8.8
DIMENSÕES: DIN 6921
ROSCA: DIN 13
| BITOLA ( d1 ) → | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 20 |
|---|---|---|---|---|---|---|---|---|
| Rosca/Passo | MA-0,80 | MA-1,00 | MA-1,25 | MA-1,50 | MA-1,75 | MA-2,00 | MA-2,00 | MA-2,50 |
| s (chave) máx. | 8 | 10 | 13 | 15 | 16 | 18 | 21 | 27 |
| h (altura cabeça) máx. | 5,40 | 6,6 | 8,1 | 9,2 | 11,5 | 12,80 | 14,40 | 17,10 |
| D (diâmetro flange) máx. | 11,8 | 14,2 | 18 | 22,3 | 26,6 | 30,50 | 135,00 | 43,00 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 20 |
| 10 | ||||||||
| 12 | ||||||||
| 16 | ||||||||
| 20 | ||||||||
| 25 | ||||||||
| 30 | ||||||||
| 35 | ||||||||
| 40 | ||||||||
| 45 | ||||||||
| 50 | ||||||||
| 55 | ||||||||
| 60 |
