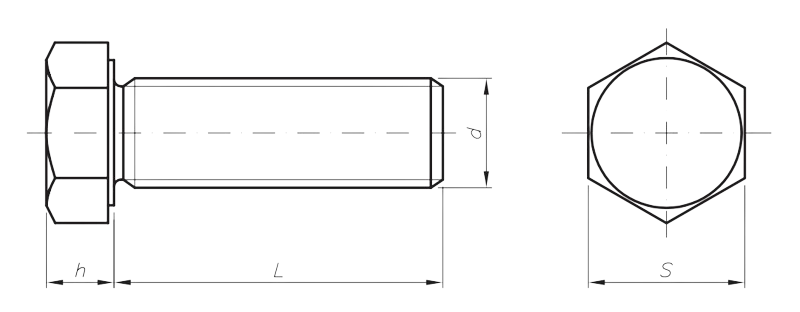

PARAFUSO SEXTAVADO INOX 316 ROSCA TOTAL MA
MATERIAL: AÇO INOXIDÁVEL - A4
DIMENSÕES: DIN 933
ROSCA: DIN 13
| BITOLA ( d1 ) → | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | M 27 | M 30 | M 33 | M 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rosca/Passo | MA-1,00 | MA-1,25 | MA-1,50 | MA-1,75 | MA-2,00 | MA-2,50 | MA-3,00 | MA-3,00 | MA-3,50 | MA-3,50 | MA-4,00 |
| h (altura cabeça) máx. | 4,15 | 5,45 | 6,56 | 7,68 | 10,18 | 12,72 | 15,21 | 17,21 | 19,26 | 21,26 | 23,26 |
| s (chave) máx. | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 | 46 | 50 | 55 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | M 27 | M 30 | M 33 | M 36 |
| 10 | |||||||||||
| 12 | |||||||||||
| 16 | |||||||||||
| 20 | |||||||||||
| 25 | |||||||||||
| 30 | |||||||||||
| 35 | |||||||||||
| 40 | |||||||||||
| 45 | |||||||||||
| 50 | |||||||||||
| 60 | |||||||||||
| 70 | |||||||||||
| 80 | |||||||||||
| 90 | |||||||||||
| 100 | |||||||||||
| 110 | |||||||||||
| 120 | |||||||||||
