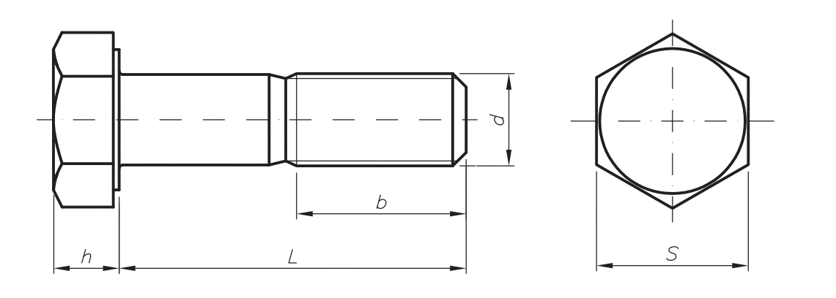

PARAFUSO SEXTAVADO INOX A2 ROSCA PARCIAL MA
MATERIAL: AÇO INOXIDÁVEL - A2
DIMENSÕES: DIN 931
ROSCA: DIN 13
| BITOLA ( d1 ) → | M 12 | M 16 | M 20 | M 24 |
|---|---|---|---|---|
| Rosca/Passo | MA-1,75 | MA-2,00 | MA-2,50 | MA-3,00 |
| h (altura cabeça) máx. | 7,68 | 10,18 | 12,72 | 15,21 |
| s (chave) máx. | 19 | 24 | 30 | 36 |
| b (comp. rosca) se L < = 125 | 30 | 38 | 46 | 54 |
| b (comp. rosca) se L > 125 a 200 | 36 | 44 | 52 | 60 |
| b (comp. rosca) se L > 200 | 49 | 57 | 65 | 73 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | M 12 | M 16 | M 20 | M 24 |
| 50 | ||||
| 60 | ||||
| 70 | ||||
| 80 | ||||
| 90 | ||||
| 100 | ||||
| 110 | ||||
| 120 | ||||
| 130 | ||||
| 140 | ||||
| 150 | ||||
| 160 | ||||
| 170 | ||||
| 180 | ||||
| 190 | ||||
| 200 |
