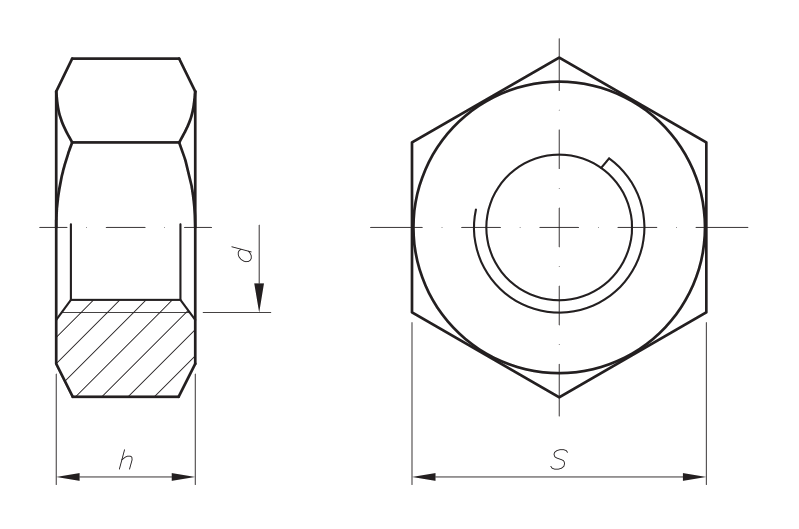

PORCA SEXTAVADA PESADA GRAU 2 ROSCA UNC/BSW
MATERIAL: AÇO CARBONO - GRAU 2
DIMENSÕES: ASME B18.2.2
ROSCA: UNC - ASME B1.1 | BSW - DIN 11
| DIÂMETRO NOMINAL ↓ | rosca/FPP | h (Altura) máx. | s (Chave) máx. pol. | s (Chave) máx. mm | Cotar |
|---|---|---|---|---|---|
| 1/4 | UNC-20 | 6,35 | 1/2 | 12,7 | |
| 5/16 | UNC-18 | 7,97 | 9/16 | 14,27 | |
| 3/8 | UNC-16 | 9,57 | 11/16 | 17,46 | |
| 7/16 | UNC-14 | 11,2 | 3/4 | 19,05 | |
| 1/2 | UNC-13 | 12,8 | 7/8 | 22,22 | |
| 1/2 | BSW-12 | 12,8 | 7/8 | 22,22 | |
| 9/16 | UNC-12 | 14,42 | 15/16 | 23,81 | |
| 5/8 | UNC-11 | 16,02 | 1-1/16 | 26,98 | |
| 3/4 | UNC-10 | 19,25 | 1-1/4 | 31,75 | |
| 7/8 | UNC-9 | 22,47 | 1-7/16 | 36,51 | |
| 1 | UNC-8 | 25,7 | 1-5/8 | 41,27 | |
| 1-1/8 | UNC-7 | 28,93 | 1-13/16 | 46,03 | |
| 1-1/4 | UNC-7 | 31,77 | 2 | 50,8 | |
| 1-3/8 | UNC-6 | 35 | 2-3/16 | 55,56 | |
| 1-1/2 | UNC-6 | 38,22 | 2-3/8 | 60,32 |
