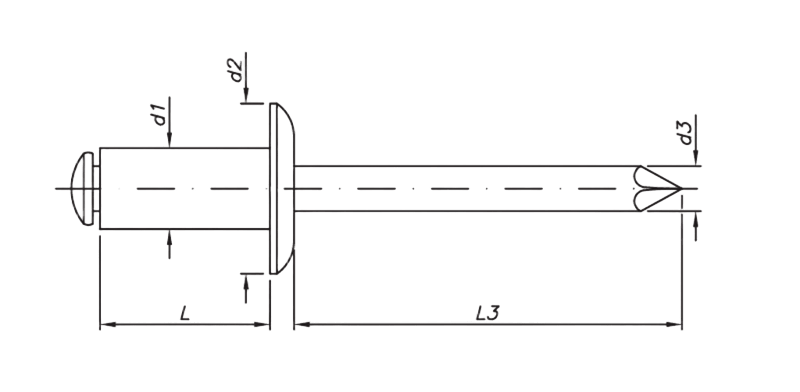

REBITE DE REPUXO CORPO DE AÇO
MATERIAL: MANDRIL DE AÇO CORPO DE AÇO
DIMENSÕES: PADRÃO SGQ
| BITOLA ( d1 ) → | 3,2 | 4,0 | 4,8 | 6,4 |
|---|---|---|---|---|
| d2 (diâm. Aba) máx. | 6,50 | 8,00 | 9,50 | 13,00 |
| d3 (diâm. Mandril) ref. | 1,80 | 2,20 | 2,56 | 3,30 |
| L3 (comp. Mandril) ref. | 26,00 | 26,00 | 26,00 | 30,00 |
| COMPRIMENTO ( L ) ↓ BITOLA ( d ) → | 3,2 | 4,0 | 4,8 | 6,4 |
| 6 | ||||
| 7 | ||||
| 8 | ||||
| 9 | ||||
| 10 | ||||
| 12 | ||||
| 14 | ||||
| 15 | ||||
| 16 | ||||
| 18 | ||||
| 20 | ||||
| 21 | ||||
| 25 | ||||
| 27 | ||||
| 30 |
